我们的生活中到处都是小发明、大进步的伟大科技,传动科技就是其一。用直线运动方式 将物体从一处搬到另一处叫做线性传动,分为滑动和滚动两种形式。如同轮子对交通运输的重要性,滚珠对线性传动也具有很重大的意义。

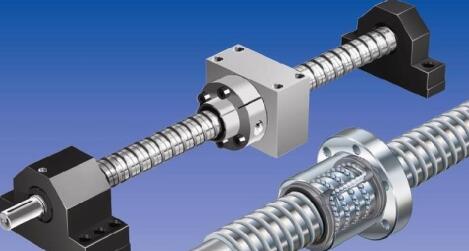

滚珠螺杆,又叫球螺杆、导螺杆,滚珠丝杠、丝杠、滚珠丝杆、滚珠花键.....是车床和精密机械上最常使用的传动机械组件。
人们应用螺杆来做传动的历史原本就不算长。公元1898年,人们首次尝试在螺帽与螺杆之间加入钢珠,将传统螺杆的滑动接触,转换成滚动接触;以滚动摩擦取代滑动摩擦,将螺帽内的钢珠回转运动,转为线性运动,将扭矩转换成轴向反覆作用力,以此来改善传统螺杆定位不佳及易损害的情况。
1940年滚珠螺杆被应用于汽车转向装置,带来其应用上的巨大革命,从此逐渐取代了传统艾克姆螺杆滚珠螺杆结构(ACME)。这个小小的发明,带来了传动科技的巨大进步。
由于可以在直线运动和圆弧运动中转换,并且具备良好的摩擦性、高传动效率、高定位精度、传动可逆性、使用寿命长、低污染、同步性能好等特点,滚珠螺杆已成为产业界、尤其是精密科技产业,以及精密机械产业的定位及测量系统上使用最广泛的重要零组件之一。
NB(NIPPON BEARING)
NB这名字的来由自然不是自诩很NB,而是日本轴承的缩写。以他们的SPBR为例看看滚珠轴承的组成。
滚珠螺杆主要为螺杆、螺帽、钢珠、固定座、刮刷器及回流管所构成的,依其循环系统的不同更分为外循环式、内循环式、端塞循环式滚珠螺杆。
HIWIN
排名世界第三的上银:原本在世界上只有几个先进工业国家能够量产滚珠螺杆。毕业于成功大学机械研究所硕士班的解德泉,在1978~1980年成功开发出台湾第一支研磨级精密滚珠丝杆,正式开启台湾自己有能力自产此类高精度零件的时代,后来又制定了行业标准,业界尊称他做“滚珠螺杆Sensei”
THk
制造滚珠螺杆世界第一的THK是一家日本公司,1971年在东京Meguro-ku 成立,最初名称为 Toho Seiko Co., Ltd.。他们的直线运动 (LM) 导轨,是世界上第一个量产的、通过滚动接触实现直线运动的商业产品。
NSK
排名第二的NSK是日本公司,大名日本精工株式会社,1916年成立。他们把滚珠丝杠放在精机的分类里。
滚珠螺杆被广泛应用到各产业机械的定位精度控制上,如精密机床、产业机械、电子机械 、输送机械。具体来说,在各种机床、机器人,焊接机,测量仪、电脑磁盘机起动器的传动、飞机机翼升降的调整、螺旋桨的倾斜角度控制、医疗用X射线透视摄影装置...等等精密设备上,都找得到滚珠螺杆。
