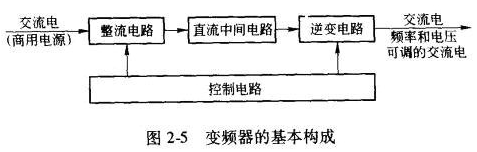

变频器的主电路是由三大部组成的，这三部份分别为整流电路、直流中间电路和逆变电路三部分以及辅助电路组成。下面分别介绍这三部分电路一些基本信息。
第1点：什么是整流电路
整流电路的主要作用是对电网的交流电源进行整流后给逆变电路和控制电路提供所需要的直流电源。在电流型变频器中整流电路的作用相当于一个直流电流源，而在电压型变频器中整流电路的作用则相当于一个直流电压源。根据所手整流元器件的不同，整流电路也有多种形式。
第2种：什么是晶闸管整流电路
晶闸管整流电路主要是为了控制输出电压的幅值，可以利用晶闸管作为换流器件并构成晶闸管整流桥。当晶闸管整流桥的电流只能朝一个方向流动时称为单向型闸整流电路，而当电流的方向即可以为正向也可以为反方向时则称为可逆型晶管整流电路。单向型晶闸管整流电路可以用于电压型和电流型变频器，而可逆型晶闸管整流电路则主要用于电流型变频器。
第3点：什么是二极管整流电路
二极管整流电路主要用于pwm变频器，二极管电路结构图如下所示，直流电压ed经直流中间电路的电容进行平滑后送至逆变电路
