PLC和触摸屏的链接是工业自动化常用的搭配组合，有时会出现通讯故障，下面小编介绍一下如何用程序找故障的方法：通常方法是用心跳检测，定义一个bool，HMI固定频率将该点置位，PLC收到该点为ON信号后将其复位。若在一段时间内，比如5s内没有收到该点为ON的信号，则认为通许中断。
plc把memoryclock字节传到屏上，屏用脚本把这个字节的值赋值给另外的一个plc内的地址，然后plc内判断返回的字节两个扫描周期是否一样，如果一样说明通讯中断。

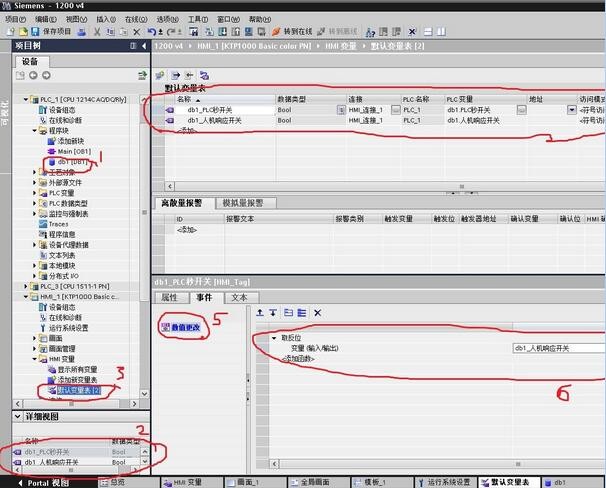

举例，请看下图，步骤如下：
1、在PLC里建立DB1数据块，里面设两个开关量“PLC秒开关”和"人机响应开关”，
2、人机变量中连接这两个变量
3、在人机“PLC秒开关”变量的属性----事件----数值变更中添加”取反位“，让”人机响应开关“变量随着“PLC秒开关”变化而变化。
4、在PLC程序块中编程，让“PLC秒开关”每0.5秒反转，再用TON延时指令让"人机响应开关”1秒内没有动作就输出人机通信失败,因为人机通信异常后"人机响应开关”将不再会发生变化。
