过滤器内防腐材料的选用，极大地影响着污水处理设备的使用寿命和系统的可靠性。本文通过对几种防腐材料的性能进行比较，介绍了环氧玻璃鳞片作为鄯善联合站过滤器内防腐材料的成功应用、具有较高的实用性和可靠性。

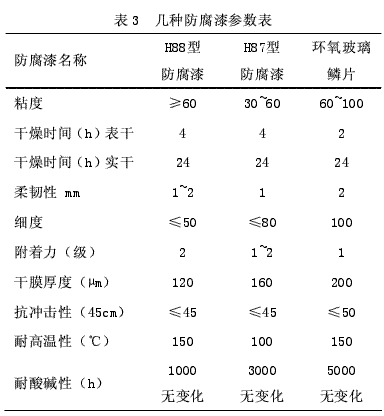

目前，内防腐材料品种繁多，国内目前尚没有统一的内防涂层防护性能标准，QC小组根据鄯善联合站双滤过滤器的实际情况，对几种较常用的防腐材料进行了技术参数对比，如表3所示：
根据施工要求，涂装金属表面过程中，先进行大面积表面处理时，采用电动角式磨光机从底部开始均匀打磨，对陈旧与破损防腐层、脱落及锈蚀的氧化皮、灰尘、油脂等整体清理及清除。局部打磨不均匀或锈蚀严重的地方，人工采用钢丝刷进行二次重点抛光，监护人员加强质量监督，尽力完成打磨彻底均匀，无其他污物，除锈达到国标Sa2级后，保持表面干燥、无油污、灰尘等异物。
过滤器的分类：
1、深层过滤器：深层过滤器的纤维时有脱落，不能给出一个确切的孔径，厚度一般在3～20mm，通常有吸附作用，并有较大的承污能力；
2、表面过滤器：表面过滤器的纤维一般用热粘合或膜涂布而成，可以给 出额定孔径，比较薄（＜1 mm），吸附能力较小；
3、膜过滤器：膜过滤器的主要特点是质地坚硬，不易破碎，有曲折的通道和 非常高的内表面积，有一定的开孔率，能做完整性测试， 常用于深级过滤，如无菌过滤器。
